Jak korzystać z niwelatora optycznego?

Często gdy mijasz plac budowy lub świeżo powstającą drogę, zauważasz specjalistów, którzy skoncentrowani są na urządzeniu, które przypomina aparat lub kamerę, ustawione jest ono na trójnogim statywie. Najprawdopodobniej są to geodeci posługujący się profesjonalnym niwelatorem.

Niwelator to narzędzie pomiarowe, często kojarzone głównie z pracami geodezyjnymi. Jednakże zastosowanie niwelatora wykracza daleko poza obszar prac geodezyjnych związanych z profesjonalnym budownictwem i remontem dróg publicznych. Omówimy szczegółowo pojęcie niwelatora, jego zastosowanie oraz sposób obsługi.

Niwelator – charakterystyka, sposób działania i budowa

Niwelator to narzędzie pomiarowe, służące do określania poziomu i pionu, co czyni go niezwykle przydatnym w pracach geodezyjnych oraz budowlanych. Jego funkcje często pokrywają się z zastosowaniem tradycyjnej poziomicy, choć niwelatory, umieszczone na trójnożnych statywach, są zazwyczaj mniejsze. Budowa niwelatorów jest zróżnicowana, gdyż ich korpusy i szczegóły konstrukcyjne różnią się w zależności od producenta oraz serii.

Aby zrozumieć zasady działania niwelatora, warto zapoznać się z dwiema podstawowymi metodami pomiarowymi, które są powszechnie stosowane:

• Geodeci – preferują metodę pomiaru wysokości bezwzględnej, co oznacza, że ustalają punkt odniesienia na podstawie wysokości nad poziomem morza, ten punkt, zwany reperem, stanowi bazę dla kolejnych pomiarów na danym obszarze.
• Budowlańcy – skłaniają się do stosowania metody wysokości względnej, ustanawiając zero budowy jako istotny punkt odniesienia dla przestrzeni, w której prowadzą prace.

Różnorodność konstrukcji niwelatorów wynika także z podziału na modele optyczne i laserowe, które z natury posiadają odmienne podzespoły. Niwelatory optyczne wykorzystują optykę do pomiaru, podczas gdy te laserowe bazują na promieniowaniu laserowym, co wpływa na ich specyfikację i możliwości pomiarowe.

Niwelator – zastosowanie

Aby skorzystać z niwelatora w sposób wygodny i precyzyjny, często stosuje się tzw. łatę niwelacyjną. Jest to specjalna konstrukcja, najczęściej aluminiowa, która jest rozwinięta teleskopowo. Poprawne ustawienie łaty wymaga zastosowania podstawki, która zapewnia użytkownikowi pewność co do utrzymania pionu. W ten sposób niwelator staje się nie tylko narzędziem pomiarowym, lecz także ułatwia pracę poprzez zastosowanie dodatkowych akcesoriów.

Przykłady zastosowań niwelatora:

• Precyzyjne poziomowanie fundamentów i stropów – są używane do dokładnego ustawiania poziomu fundamentów budynków oraz poziomowania stropów, co ma znaczenie dla stabilności i konstrukcji.
• Wznoszenie prostych ścian – umożliwiają wznoszenie ścian w sposób całkowicie prostopadły do płaszczyzny podłogi.
• Prace modernizacyjne na drogach – niwelatory są stosowane do precyzyjnego ustawienia poziomu nawierzchni, co przekłada się na bezpieczeństwo i komfort użytkowników.
• Poziomowanie przydomowych gruntów, parkingów, dróg dojazdowych – stosuje się je do wyznaczania równego poziomu na przydomowych terenach, parkingach czy drogach dojazdowych, co ma znaczenie zarówno dla funkcjonalności, jak i estetyki przestrzeni zewnętrznej.
• Wymiana i naprawy rurociągów oraz instalacji – niwelatory pomagają w precyzyjnym ustawieniu elementów, co jest istotne dla skuteczności prac i trwałości instalacji.
• Wyznaczanie optymalnego spadku do odprowadzania wody – mają zastosowanie do określenia optymalnego spadku terenu, co umożliwia skuteczne odprowadzanie wody i zapobiega problemom związanym z zalewaniem.

Prawidłowe korzystanie z niwelatora optycznego

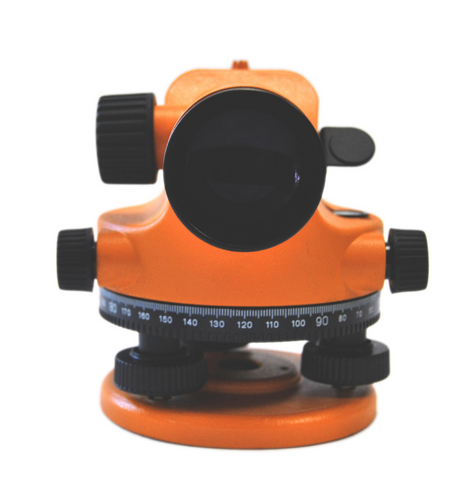

Co do niwelatorów optycznych, działają one dzięki systemowi optycznemu, który obejmuje lunetę z soczewkami, libellę i celownik, oraz najważniejsze serce niwelatora, czyli kompensator magnetyczny bądź pneumatyczny. Chociaż różnią się między sobą szczegółami, takimi jak układ soczewek czy ogniskowanie, to w gruncie rzeczy są do siebie bardzo zbliżone. Wybierając niwelator, istotne jest rozważenie rodzaju kompensatora i powiększenia, gdzie większe powiększenie ułatwia precyzyjny odczyt. Modele z mniejszymi lunetami są preferowane na budowach, podczas gdy geodeci częściej wybierają większe systemy. Niwelatory optyczne znajdują zastosowanie zarówno na zewnątrz, jak i wewnątrz budynków.

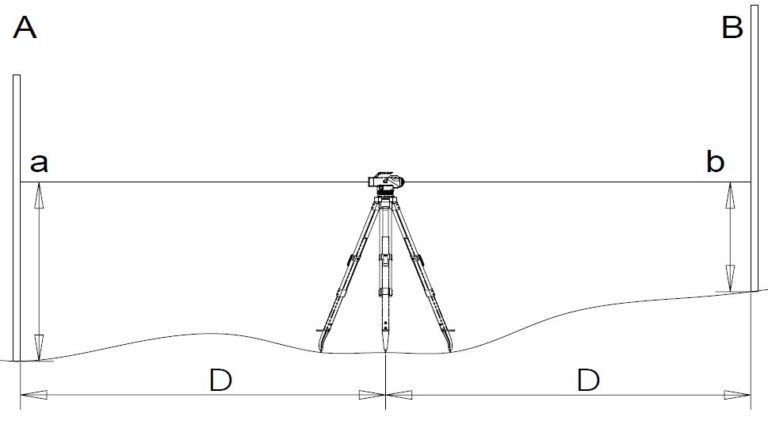

Działanie niwelatora optycznego opiera się na przenoszeniu poziomu z aktualnej lokalizacji do punktu określonego przez łatę. Jednakże, pewnym wyzwaniem może być konieczność trzymania łaty przez drugą osobę. Proces ten wymaga precyzyjnego spoziomowania narzędzia za pomocą libelki niwelacyjnej, czyli specjalnie dobranej poziomicy. Krzyż nitek obserwowany przez okulator umożliwia uzyskanie pożądanego odczytu. Niwelator optyczny cechuje się imponującą precyzją pomiaru, która jest uzależniona od dokładnego spoziomowania narzędzia. W tym celu wykorzystuje się libelkę niwelacyjną, która jest specjalnie dostosowaną poziomicą. Dzięki temu niwelator osiąga dokładność pomiarową sięgającą nawet 1 mm/km w przypadku podwójnej niwelacji.

Warto zauważyć, że proces ten obejmuje przenoszenie poziomu z jednego punktu do drugiego poprzez ścisłe utrzymanie poziomu łaty. Niwelator optyczny umożliwia operatorowi obserwację krzyża nitek za pomocą okulatora, co jest kluczowe dla dokładnego odczytu pomiarów. Jednakże, istotnym aspektem jest konieczność współpracy z drugą osobą, trzymającą łatę, aby zapewnić precyzyjność pomiarów i eliminację błędów wynikających z niestabilnego trzymania narzędzia pomiarowego.
