Opis

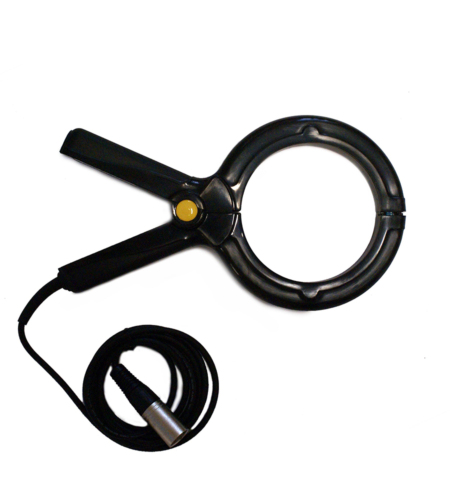

Przewód sygnałowy z klemą -100mm 4″
Zapewnia bezpieczny sposób wzbudzania sygnału w przewodach takich jak kable telekomunikacyjne itp. Jest podłączana do generatora sygnału, a następnie do przewodu.
Sygnał w przewodzie nie zostanie zakłócony przez wzbudzony sygnał z klemy.
Korzystanie z klemy:
1. Podłącz klemę do generatora sygnału.
2. Otwórz szczęki klemy i umieść je wokół przewodu, który będzie śledzony.
3. Włącz generator i wybierz żadany poziom mocy oraz ustaw odpowiednią częstotliwość. Wysoki poziom śledzenia wskazywany jest przez ciągły sygnał dźwiękowy i stałe świecenie diody.
4. Podczas śledzenia przewodu wykrywacz powinien pracować na identycznej częstotliwości.
- Upewnij się, że szczęki są dobrze zaciśnięte wokół przewodu.
- Upewnij się, że częstotliwość w generatorze zgodna jest z zastosowaną klemą. Sprawdź typ klemy na tabliczce znamionowej.
W przypadku podpięcia klemy do czynnego przewodu, cały układ może przejąć niebezpieczne napięcie elektryczne.
Przed podłączeniem do czynnego przewodu, klemę należy podłączyć do generatora.
